Descrizione del prodotto
Scambiatore di calore rotativo di ripristino di energia
Descrizione di prodotto
Descrizione di prodotto

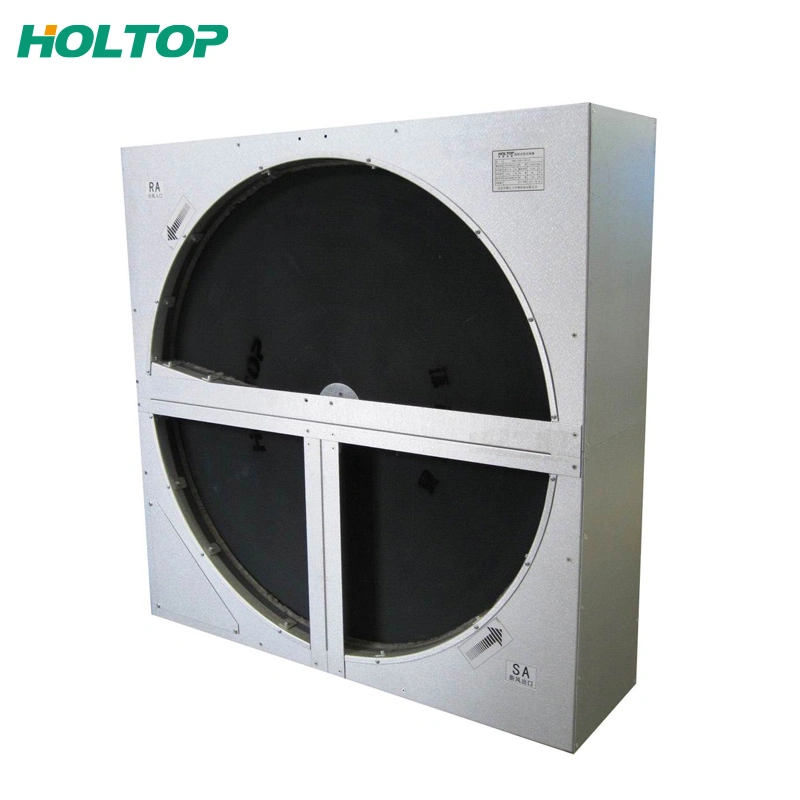

Lo scambiatore di calore rotativo (rotella) pricipalmente è Utilizzato nella ventilazione della costruzione o nel sistema della dotazione d'aria/scarico della strumentazione di condizionamento d'aria. La rotella trasferisce l'energia (freddo o calore) contenuta in aria di scarico all'aria fresca fornita a dell'interno. È Una strumentazione importante e la tecnologia chiave nel campo del risparmio di energia della costruzione
Lo scambiatore di calore rotativo è Composto di rotella di calore, di caso, di sistema di azionamento e di parti di sigillamento. La rotella di calore gira alimentato dal sistema di azionamento. Quando l'aria esterna attraversa la metà Della rotella, l'aria di ritorno attraversa d'inversione la metà Di resto della rotella. In questo processo, il circa calore di 90% - di 70% contenuto nell'aria di ritorno può Essere recuperato per fornire l'aria a dell'interno
Principio di funzionamentoLo scambiatore di calore rotativo è Composto di rotella di calore, di caso, di sistema di azionamento e di parti di sigillamento. La rotella di calore gira alimentato dal sistema di azionamento. Quando l'aria esterna attraversa la metà Della rotella, l'aria di ritorno attraversa d'inversione la metà Di resto della rotella. In questo processo, il circa calore di 90% - di 70% contenuto nell'aria di ritorno può Essere recuperato per fornire l'aria a dell'interno
Lo scambiatore di calore rotativo è Composto di rotella di calore, di caso, di sistema di azionamento e di parti alveolati di sigillamento. Lo scarico ed il passaggio esterno dell'aria con la metà Della rotella esclusivamente, quando la rotella gira, del calore e l'umidità Sono scambiati fra lo scarico ed esterno
aria. Il risparmio di temi di ripristino di energia è Fino a 70% - 90%.
Materiali della rotella
La rotella di calore sensibile è Fatta dai di alluminio di spessore di 0.05mm
E la rotella di calore totale è Fatta dai di alluminio ricoperti di setaccio molecolare 3A di spessore di 0.04mm.
Caso Construciton:
Costruzione della rotella
La rotella dello scambiatore di calore rotativo è Fatta degli strati alternanti del di alluminio piano ed ondulato per formare la figura alveolata. La varia altezza di ondulazione è Disponibile. La superficie piana assicura la perdita minima
I raggi interni sono utilizzati per legare meccanicamente le laminazioni del rotore. Questi sono filettati al mozzo e sono saldati alla periferia.
Doppio sistema di sigillamento
Il sistema unico di doppio-sigillamento è Installato intorno alla periferia del rotore e lungo il fascio centrale. Il sigillamento
i materiali sono molli e densi di piccolo attrito e di tempo di impiego più Lungo
Settore dell'eliminazione dei fogli inceppati
A causa della struttura dello scambiatore di calore rotativo, l'aria esterna e l'aria di scarico si mescoleranno. Secondo l'aria
la velocità , la velocità Della rotella ed il senso giranti, settore dell'eliminazione dei fogli inceppati è Installata per impedire l'aria di scarico entrare
aria esterna. Il settore dell'eliminazione dei fogli inceppati permette ad una piccola frazione di aria esterna di fornire indietro l'aria di scarico nell'alveolato
fori al suo lato. Una differenza minima di pressione di 200Pa fra il lato esterno dell'aria ed il lato dell'aria di scarico è Richiesta per assicurare l'efficacia di pulizia. Con tutte le circostanze fornite, il settore può Assicurare una perdita inferiore a 0.3% dall'aria di scarico ad aria esterna.
Posizionamento del ventilatore e della rotella
L'effetto di pulizia del settore dell'eliminazione dei fogli inceppati è Legato alla differenza di posizione del ventilatore e di pressione statica fra il lato esterno dell'aria ed il lato dell'aria di scarico. Quando la differenza di pressione è Di meno che 200pa, l'effetto di pulizia non è Garantito
Programma di selezione
Abbiamo sviluppato un programma di calcolo per la selezione semplice di un modello rotativo dello scambiatore di calore. Può Non solo essere
usato come singolo programma di selezione di disegno, ma può Anche essere unito nel vostro programma dal DLL. Possiamo aggiungerli a
il vostro programma su vostra richiesta, anche. Metterseli in contatto con prego per il programma di selezione.
aria. Il risparmio di temi di ripristino di energia è Fino a 70% - 90%.
Materiali della rotella
La rotella di calore sensibile è Fatta dai di alluminio di spessore di 0.05mm
E la rotella di calore totale è Fatta dai di alluminio ricoperti di setaccio molecolare 3A di spessore di 0.04mm.
Caso Construciton:
Costruzione della rotella
La rotella dello scambiatore di calore rotativo è Fatta degli strati alternanti del di alluminio piano ed ondulato per formare la figura alveolata. La varia altezza di ondulazione è Disponibile. La superficie piana assicura la perdita minima
I raggi interni sono utilizzati per legare meccanicamente le laminazioni del rotore. Questi sono filettati al mozzo e sono saldati alla periferia.
Canali di flusso laminare
Il tipo struttura dell'onda della rotella forma i canali stretti nel senso di corrente d'aria. La corrente d'aria forma un flusso laminare all'interno della rotella quando passa con esso. Quando la rotella gira, la polvere non si accumulerà Sul canale poiché L'aria esterna e l'aria di scarico attraversano rispettivamente i canali da due sensi. Ciò è Chiamata a pulizia automatica
Il tipo struttura dell'onda della rotella forma i canali stretti nel senso di corrente d'aria. La corrente d'aria forma un flusso laminare all'interno della rotella quando passa con esso. Quando la rotella gira, la polvere non si accumulerà Sul canale poiché L'aria esterna e l'aria di scarico attraversano rispettivamente i canali da due sensi. Ciò è Chiamata a pulizia automatica
Doppio sistema di sigillamento
Il sistema unico di doppio-sigillamento è Installato intorno alla periferia del rotore e lungo il fascio centrale. Il sigillamento
i materiali sono molli e densi di piccolo attrito e di tempo di impiego più Lungo
Settore dell'eliminazione dei fogli inceppati
A causa della struttura dello scambiatore di calore rotativo, l'aria esterna e l'aria di scarico si mescoleranno. Secondo l'aria
la velocità , la velocità Della rotella ed il senso giranti, settore dell'eliminazione dei fogli inceppati è Installata per impedire l'aria di scarico entrare
aria esterna. Il settore dell'eliminazione dei fogli inceppati permette ad una piccola frazione di aria esterna di fornire indietro l'aria di scarico nell'alveolato
fori al suo lato. Una differenza minima di pressione di 200Pa fra il lato esterno dell'aria ed il lato dell'aria di scarico è Richiesta per assicurare l'efficacia di pulizia. Con tutte le circostanze fornite, il settore può Assicurare una perdita inferiore a 0.3% dall'aria di scarico ad aria esterna.
Posizionamento del ventilatore e della rotella
L'effetto di pulizia del settore dell'eliminazione dei fogli inceppati è Legato alla differenza di posizione del ventilatore e di pressione statica fra il lato esterno dell'aria ed il lato dell'aria di scarico. Quando la differenza di pressione è Di meno che 200pa, l'effetto di pulizia non è Garantito
Programma di selezione
Abbiamo sviluppato un programma di calcolo per la selezione semplice di un modello rotativo dello scambiatore di calore. Può Non solo essere
usato come singolo programma di selezione di disegno, ma può Anche essere unito nel vostro programma dal DLL. Possiamo aggiungerli a
il vostro programma su vostra richiesta, anche. Metterseli in contatto con prego per il programma di selezione.
Applicazione:
Lo scambiatore di calore rotativo può Costruito in aria che tratta l'unità (AHU) come parte principale della sezione di ripristino di calore. Solitamente
la parete laterale dell'intelaiatura dello scambiatore è Inutile, salvo che l'esclusione è Stata fissata in AHU.
la parete laterale dell'intelaiatura dello scambiatore è Inutile, salvo che l'esclusione è Stata fissata in AHU.
Può Anche essere installata nei condotti del sistema di ventilazione come parte principale della sezione di ripristino di calore, connessa vicino
flangia. In questo caso, la parete laterale dello scambiatore è Necessaria da impedire la perdita.
flangia. In questo caso, la parete laterale dello scambiatore è Necessaria da impedire la perdita.
