- Model No.: GTULR
- Accuratezza : > ¡± 1%
- Applicazione principale : Acqua , Acque di scarico , Diesel Fuel , Olio combustibile , Natura Gas , Corrosivo liquido / gas
- Sensor : Tubo / flangia
- Applicazione : Produzione Industriale

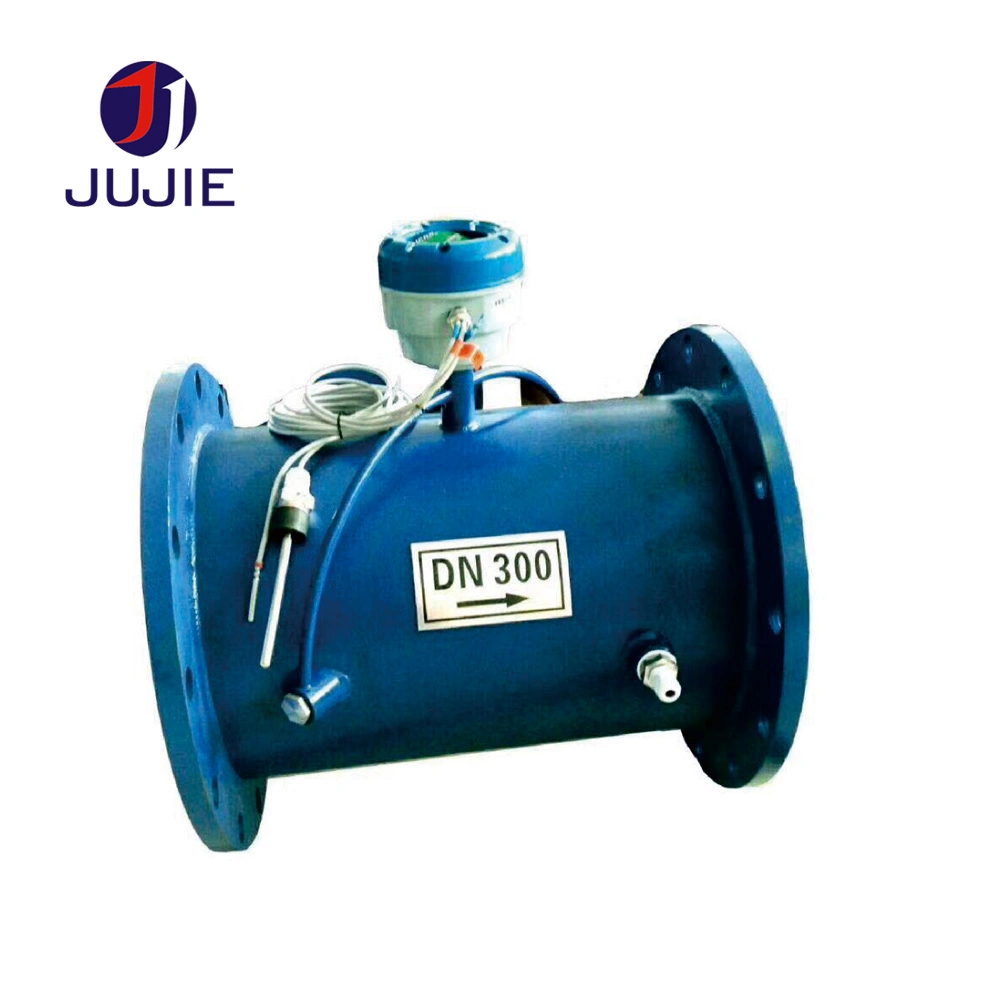

- Tipo : Misuratore di portata ad ultrasuoni
- Supporti di misura : Liquido
- Principio di misura : Acustica
- Oggetto di misura : Pipeline chiuso
- Certificazione : GB , CE , ISO
- Trademark: JUJIE
- Packing: Wooden Case
- Origin: Anhui, China
- HS Code: 9026809000
- Production Capacity: 5000pieces/Month
1. Composizione in principio
Il freddo ed il contatore di calore ultrasonici per la versione o l'assorbimento di calore di misurazione del sistema di scambio termico, possono essere utilizzati per il sistema di rifornimento di riscaldamento, possono anche essere usati per il sistema di refrigerazione del condizionamento d'aria, il prodotto pricipalmente è Composto di sensore di temperatura accoppiato (che misurano temperatura di acqua e dell'acqua di ritorno), di sensore di flusso (misurato dal volume di tubo di acqua calda) e di parte di calcolo (calcolata per mezzo di freddo, di calore e di visualizzazione).
2. Disegno e caratteristiche funzionali
1) Trasduttore: Come il segnale principale che genera la parte nel contatore di calore ultrasonico, adotta uno strato di ceramica piezoelettrico incluso per assicurare la stabilità E la consistenza del contatore di calore ultrasonico. Realizzare le misure di alta precisione
2) Sensore di temperatura: Resistenza di alta precisione del platino PT1000 e fornito di circuito di misura di precisione, per accertare misura di alta precisione di temperatura
3) Funzione di auto-diagnosi: Nel funzionamento stabile del contatore di calore ultrasonico, se ci è Comunicazione anormale, potere insufficiente o danno artificiale, il sistema video il codice corrispondente, il sistema automaticamente salverà I dati, aspettanti il ripristino dopo l'eliminazione dell'errore
4) Funzione di controllo centralizzato e della trasmissione a distanza: Con il m. -bus e 485 interfacce, la trasmissione a distanza di dati ed il controllo centralizzato possono essere realizzati
5) La bella apparenza può Essere una sospensione arbitraria di quattro sensi, la lettura conveniente, funzionamento semplice
6) Installazione, antipolvere facile, a prova d'umidità , impermeabile, smontaggio e danno artificiale
3. Parameter
Media (freddo) caldo | Acqua/liquido omogeneo |
Livello di precisione | livello 2 level/3 |
Rapporto della portata | Qp/Qi=25 |
Perdita di pressione | < 0.015Mpa |
Pressione nominale | 2.5Mpa |
Sensore di temperatura | Spina diretta del resistore del platino PT1000 |
Gamma di temperature | 1~105º C |
Gamma di temperature | 3k-75K (contatore di calore) /2k- 75K (tester freddo) |
Soluzione di temperatura | 0.01º C |
Modo chiave | il tasto/senso magnetico/auto-salta |
Livello di ambientale | Codice categoria A |
Livello di protezione | IP65/IP68/protetto contro le esplosioni |
Il tipo dell'alimentazione elettrica | batteria di litio 3.6v, il tempo di impiego di più Di 6 anni |
Metodi di comunicazione | Infrared (standard) |
M. -bus di RS485/(M. -bus di standard) | |
4-20mA | |
Radiofrequenza di rf | |
GPRS | |
Protocollo di comunicazione | Modbus/T188/auto-ha definito (standard T188) |
Posizione di installazione | Rifornimento/stagno (rifornimento di standard) |
installazione | Orizzontale o verticale |
Accessori di misura di temperatura | DN20~25 è Fornito di valvola a sfera di misurazione di temperatura, DN32~DN40 è Dotato della sede di misurazione di temperatura |
intervallo 4. Flow
Diametro DN (millimetro) | Flusso massimo Qs (³ Di m. /h) | Flusso comune Qp (³ Di m. /h) | Flusso minimo (³ Di m. /h) | Diametro DN (millimetro) | Flusso massimo Qs (³ Di m. /h) | Flusso comune Qp (³ Di m. /h) | Flusso minimo Qi (³ Di m. /h) |
15 | 3 | 1.5 | 0.03 | 65 | 50 | 25 | 1 |
20 | 5 | 2.5 | 0.05 | 80 | 80 | 40 | 1.6 |
25 | 7 | 3.5 | 0.07 | 100 | 120 | 60 | 2.4 |
32 | 12 | 6 | 0.12 | 125 | 200 | 100 | 4 |
40 | 20 | 10 | 0.2 | 150 | 300 | 150 | 6 |
50 | 30 | 15 | 0.6 | 200 | 500 | 250 | 10 |
